VLAN на основе группировки МАС-адресов
Второй способ, который используется для образования виртуальных сетей основан на группировании МАС-адресов. При существовании в сети большого количества узлов этот способ требует выполнения большого количества ручных операций от администратора. Однако, он оказывается более гибким при построении виртуальных сетей на основе нескольких коммутаторов, чем способ группирования портов.

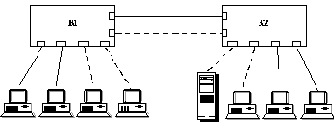

Рис. 76. Построение виртуальных сетей на нескольких коммутаторах с группировкой портов
Рисунок 76 иллюстрирует проблему, возникающую при создании виртуальных сетей на основе нескольких коммутаторов, поддерживающих технику группирования портов. Если узлы какой-либо виртуальной сети подключены к разным коммутаторам, то для соединения коммутаторов каждой такой сети должна быть выделена своя пара портов. В противном случае, если коммутаторы будут связаны только одной парой портов, информация о принадлежности кадра той или иной виртуальной сети при передаче из коммутатора в коммутатор будет утеряна. Таким образом, коммутаторы с группировкой портов требуют для своего соединения столько портов, сколько виртуальных сетей они поддерживают. Порты и кабели используются при таком способе очень расточительно. Кроме того, при соединении виртуальных сетей через маршрутизатор для каждой виртуальной сети выделяется в этом случае отдельный кабель, что затрудняет вертикальную разводку, особенно если узлы виртуальной сети присутствуют на нескольких этажах (рис. 77).
Рис. 77. Соединение виртуальных сетей, построенных на группировании портов, через маршрутизатор
Группирование МАС-адресов в сеть на каждом коммутаторе избавляет от необходимости их связи несколькими портами, однако требует выполнения большого количества ручных операций по маркировке МАС-адресов на каждом коммутаторе сети.
