Состояния порта

Каждый порт моста, поддерживающего алгоритм STA, может находится в одном из 5 состояний (рис. 66):

Отключен (disabled) - порт не участвует ни в каких операциях, и может быть выведен из этого состояния только с помощью протокола управления мостом (по сети или локально).

Заблокирован (blocked) - конфигурационные BPDU принимаются, обрабатываются и передаются.

Прослушивание (listening) - конфигурационные BPDU принимаются, обрабатываются и передаются.

Обучение (learning) - порт принимает конфигурационные BPDU, обрабатывает их и передает, а также принимает и обрабатывает информационные кадры канального протокола (строит адресную таблицу).

Трансляция (forwarding) - порт участвует во всех операциях моста - принимает конфигурационные BPDU, обрабатывает их и передает, а также принимает, обрабатывает и передает информационные кадры канального протокола.

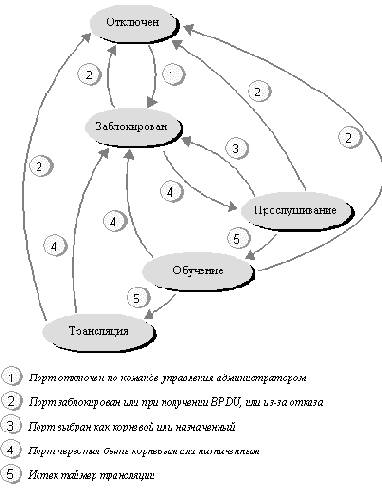

Рис. 66. Состояние порта и возможные переходы

За счет наличия промежуточных состояний порта, которые не были учтены при описании процесса установления активной конфигурации для упрощения его понимания, мост не единовременно заканчивает этот процесс и начинает передавать пользовательские кадры, а постепенно, причем по каждому порту индивидуально.

Переходы между состояниями порта вызываются либо получением конфигурационного BPDU или истечением некоторого таймера.

Обычно все порты моста при первом его включении в сеть устанавливаются в отключенное состояние. Переход в заблокированное состояние происходит при выполнении администратором соответствующей операции управления мостом (1). Аналогичным образом, администратор может отключить порт (2).

После получения команды на инициализацию от администратора, мост переводит все свои порты в состояние блокировки. Затем начинается описанный процесс установления начальной активной конфигурации. Мост в какой-то момент времени этого процесса может сделать ошибочные заключения о том, какой из его портов является корневым, а какие - назначенными, так как делает выводы на основе конфигурационных BPDU, полученных от моста, который он временно считает корневым, так как конфигурационные BPDU от действительно корневого моста еще до него не дошли. Поэтому для исключения преждевременных решений о том, что некоторые порты нужно перевести в транслирующее состояние, так как они стали либо корневыми, либо назначенными (и, следовательно, для исключения временного образования петель), порт сначала переводится в промежуточное состояние - состояние прослушивания (3). При этом взводится специальный таймер для порта - таймер трансляции. Если его период истекает, а порт все еще остается по результатам обработки поступивших конфигурационных BPDU корневым или назначенным, то он переводится в состояние обучения (5), а таймер взводится снова. Если же его интервал истекает еще раз, то тогда порт переводится в состояние трансляции (5) и начинает активную работу по передаче пользовательских кадров. Если же за период работы таймера трансляции порт перестает быть корневым или назначенным, то он непосредственно переводится в состоянии заблокированного (4).
