Случай В.
При отказе корневого маршрутизатора все мосты перестают получать конфигурационные BPDU, поэтому по истечению интервала hello мосты переводят все свои порты в состояние заблокированных и начинают процедуру инициализации активной конфигурации, полагая себя корневыми мостами. В результате корневым мостом будет выбран мост B2, имеющий наименьший идентификатор. Новое состояние портов и связей после установления активной конфигурации показано на рисунке 70.

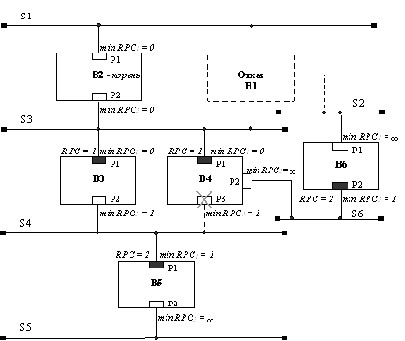

Рис. 70. Реконфигурация сети после отказа моста B1
Полученные активные конфигурации для случаев С и D показаны на рисунках 71 и 72 соответственно.

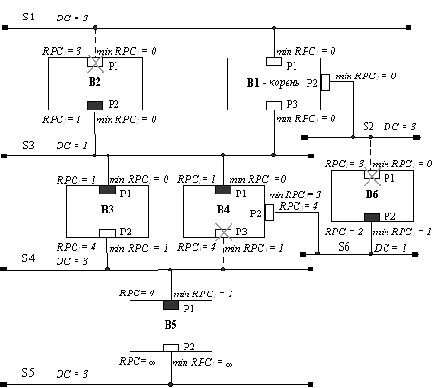

Рис. 71. Активная конфигурация для скоростных сегментов S3 и S6

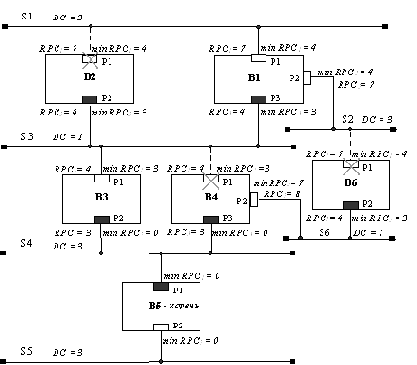

Рис. 72. Активная конфигурация при приоритетном мосте B5 и скоростных сегментах S3 и S6
