Базовые технологии локальных сетей



Структура сети 100VG-AnyLAN


Сеть 100VG-AnyLAN всегда включает центральный концентратор, называемый концентратором уровня 1 или корневым концентратором (рис. 57).

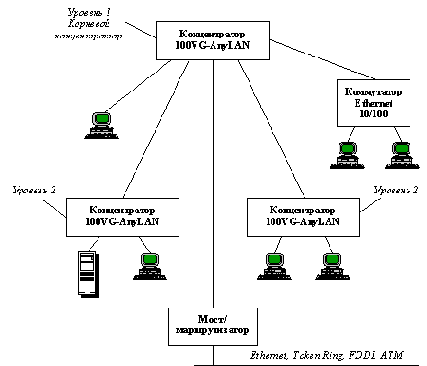

Рис. 57. Структура сети 100VG-AnyLAN

Корневой концентратор имеет связи с каждым узлом сети, образуя топологию типа звезда. Этот концентратор представляет собой интеллектуальный центральный контроллер, который управляет доступом к сети, постоянно выполняя цикл "кругового" сканирования своих портов и проверяя наличие запросов на передачу кадров от присоединенных к ним узлов. Концентратор принимает кадр от узла, выдавшего запрос, и передает его только через тот порт, к которому присоединен узел c адресом, совпадающим с адресом назначения, указанным в кадре.

Каждый концентратор может быть сконфигурирован на поддержку либо кадров 802.3 Ethernet, либо кадров 802.5 Token Ring. Все концентраторы, расположенные в одном и том же логическом сегменте (не разделенном мостами, коммутаторами или маршрутизаторами), должны быть сконфигурированы на поддержку кадров одного типа. Для соединения сетей 100VG-AnyLAN, использующих разные форматы кадров 802.3, нужен мост, коммутатор или маршрутизатор. Аналогичное устройство требуется и в том случае, когда сеть 100VG-AnyLAN должна быть соединена с сетью FDDI или АТМ.

Каждый концентратор имеет один "восходящий" (up-link) порт и N "нисходящих" портов (down-link), как это показано на рисунке 58.

Восходящий порт работает как порт узла, но он зарезервирован для присоединения в качестве узла к концентратору более высокого уровня. Нисходящие порты служат для присоединения узлов, в том числе и концентраторов нижнего уровня. Каждый порт концентратора может быть сконфигурирован для работы в нормальном режиме или в режиме монитора. Порт, сконфигурированный для работы в нормальном режиме, передает только те кадры, которые предназначены узлу, подключенному к данному порту. Порт, сконфигурированный для работы в режиме монитора, передает все кадры, обрабатываемые концентратором.
Такой порт может использоваться для подключения анализатора протоколов.

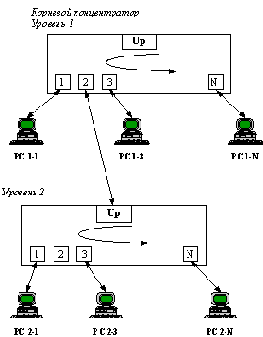

Рис. 58. Круговой опрос портов концентраторами сети 100VG-AnyLAN

Узел представляет собой компьютер или коммуникационное устройство технологии 100VG-AnyLAN - мост, коммутатор, маршрутизатор или концентратор. Концентраторы, подключаемые как узлы, называются концентраторами 2-го и 3-го уровней. Всего разрешается образовывать до трех уровней иерархии концентраторов.

Связь, соединяющая концентратор и узел, может быть образована либо 4 парами неэкранированной витой пары категорий 3, 4 или 5 (4-UTP Cat 3, 4, 5), либо 2 парами неэкранированной витой пары категории 5 (2-UTP Cat 5), либо 2 парами экранированной витой пары типа 1 (2-STP Type 1), либо 2 парами многомодового оптоволоконного кабеля.



Варианты кабельной системы могут использоваться любые, но ниже будет рассмотрен вариант 4-UTP, который был разработан первым и получил наибольшее распространение.

В заключение раздела приведем таблицу, составленную компанией Hewlett-Packard, в которой приводятся результаты сравнения этой технологии с технологиями 10Base-T и 100Base-T.

Характеристика 10Base-T 100VG-AnyLAN 100Base-T
Топология - --
Максимальный диаметр сети 2500 м 8000 м 412 м
Каскадирование концентраторов Да; 3 уровня Да; 5 уровней Два концентратора максимум
Кабельная система ---
UTP Cat 3,4 100 м 100 м 100 м
UTP Cat 5 150 м 200 м 100 м
STP Type 1 100 м 100 м 100 м
Оптоволокно 2000 м 2000 м 412 м
Производительность ---
При длине сети 100 м 80% (теоретическая) 95% (продемонстрированная) 80% (теоретическая)
При длине сети 2500 м 80% (теоретическая) 80% (продемонстрированная) Не поддерживается
Технология ---
Кадры IEEE 802.3 Да ДаДа
Кадры 802.5 Нет Да Нет
Метод доступа CSMA/CD Demand Priority CSMA/CD + подуровень согласования (Reconciliation sublayer)
