Базовые технологии локальных сетей



Физический уровень 100Base-TХ - двухпарная витая пара


Структура физического уровня спецификации PHY TX представлена на рисунке 26.

Основные отличия от спецификации PHY FX - использование метода MLT-3 для передачи сигналов 5-битовых порций кода 4В/5B по витой паре, а также наличие функции автопереговоров (Auto-negotiation) для выбора режима работы порта.

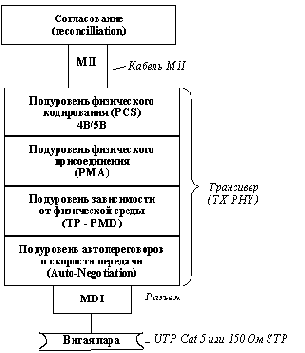

Рис. 26. Структура физического уровня PHY TX

Метод MLT-3 использует потенциальные сигналы двух полярностей для представления 5-битовых порций информации (рис. 27).

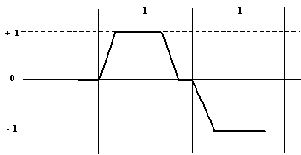

Рис. 27. Метод кодирования MLT-3

Кроме использования метода MLT-3, спецификация PHY TX отличается от спецификации PHY FX тем, что в ней используется пара шифратор-дешифратор (scrambler/descrambler), как это определено в спецификации ANSI TP-PMD. Шифратор принимает 5-битовые порции данных от подуровня PCS, выполняющего кодирование 4B/5B, и зашифровывает сигналы перед передачей на подуровень MLT-3 таким образом, чтобы равномерно распределить энергию сигнала по всему частотному спектру - это уменьшает электромагнитное излучение кабеля.
