Физический уровень 100Base-T4 - четырехпарная витая пара
Спецификация PHY T4 была разработана для того, чтобы можно было использовать для высокоскоростного Ethernet'а имеющуюся проводку на витой паре категории 3. Эта спецификация использует все 4 пары кабеля для того, чтобы можно было повысить общую пропускную способность за счет одновременной передачи потоков бит по нескольким витым парам.
Структура физического уровня PHY T4 изображена на рисунке 28.
Вместо кодирования 4B/5В в этом методе используется кодирование 8B/6T. Каждые 8 бит информации MAC-уровня кодируются 6-ю троичными цифрами (ternary symbols), то есть цифрами, имеющими три состояния. Каждая троичная цифра имеет длительность 40 наносекунд. Группа из 6-ти троичных цифр затем передается на одну из трех передающих витых пар, независимо и последовательно. Четвертая пара всегда используется для прослушивания несущей частоты в целях обнаружения коллизии. Скорость передачи данных по каждой из трех передающих пар равна 33.3 Мб/c, поэтому общая скорость протокола 100Base-T4 составляет 100 Мб/c. В то же время из-за принятого способа кодирования скорость изменения сигнала на каждой паре равна всего 25 Мбод, что и позволяет использовать витую пару категории 3.
Рис. 28. Физический уровень PHY T4

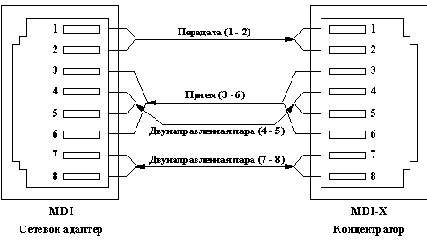

На рисунке 29 показано соединение порта MDI сетевого адаптера 100Base-T4 с портом MDI-X повторителя. Из рисунка видно, пара 1-2 всегда используется для передачи данных от порта MDI к порту MDI-X, пара 3-6 всегда используется для приема данных портом MDI от порта MDI-X, а пары 4-5 и 7-8 являются двунаправленными и используются и для приема, и для передачи, в зависимости от потребности.
Рис. 29. Соединение узлов по спецификации PHY T4
