СРЕДСТВА АНАЛИЗА И ОПТИМИЗАЦИИ ЛОКАЛЬНЫХ СЕТЕЙ



Разделение общей среды с помощью локальных мостов


Для преодоления ограничений технологий локальных сетей уже достаточно давно начали применять локальные мосты, которые являются функциональными предшественниками коммутаторов. Хотя в современных сетях коммутаторы почти вытеснили мосты из локальных сетей, принципы работы и соображения по их применению практически совпадают.

Мост - это устройство, которое обеспечивает взаимосвязь двух (реже нескольких) локальных сетей посредством передачи кадров из одной сети в другую с помощью их промежуточной буферизации. Мост, в отличие от повторителя, не старается поддержать побитовый синхронизм в обеих объединяемых сетях. Вместо этого он выступает по отношению к каждой из сетей как конечный узел. Он принимает кадр, буферизует его, анализирует адрес назначения кадра, и только в том случае, когда адресуемый узел действительно принадлежит другой сети, он передает его туда.

Для передачи кадра в другую сеть мост должен получить доступ к ее разделяемой среде передачи данных в соответствии с теми же правилами, что и обычный узел.

Таким образом, мост изолирует трафик одного сегмента от трафика другого сегмента, фильтруя кадры. Так как в каждый из сегментов теперь направляется трафик от меньшего числа узлов, то коэффициент загрузки сегментов уменьшается (рис. 2.11). В результате пропускная способность каждого сегмента увеличивается, а, значит, повышается и суммарная пропускная способность сети.

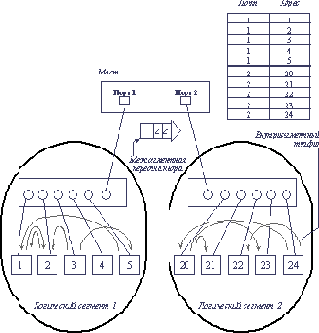

Рис. 2.11. Локализация трафика при использовании моста

Каждый сегмент сети остается доменом коллизий, то есть участком сети, в котором все узлы одновременно фиксируют и отрабатывают коллизию, в каком бы месте этого участка она бы ни случилась. Однако коллизии одного сегмента не приводят к возникновению коллизий в другом сегменте, так как мост не транслирует их между сегментами.
