Критерии эффективности работы сети
Все множество наиболее часто используемых критериев эффективности работы сети может быть разделено на две группы. Одна группа характеризует производительность работы сети, вторая - надежность.
Производительность сети измеряется с помощью показателей двух типов - временных, оценивающих задержку, вносимую сетью при выполнении обмена данными, и показателей пропускной способности, отражающих количество информации, переданной сетью в единицу времени. Эти два типа показателей являются взаимно обратными, и, зная один из них, можно вычислить другой.
1.2.1. Время реакции
Обычно в качестве временной характеристики производительности сети используется такой показатель как время реакции. Термин "время реакции" может использоваться в очень широком смыле, поэтому в каждом конкретном случае необходимо уточнить, что понимается под этим термином.
В общем случае, время реакции определяется как интервал времени между возникновением запроса пользователя к каму-либо сетевому сервису и получением ответа на этот запрос (рис. 1.1). Очевидно, что смысл и значение этого показателя зависят от типа сервиса, к которому обращается пользователь, от того, какой пользователь и к какому серверу обращается, а также от текущего состояния других элементов сети - загруженности сегментов, через которые проходит запрос, загруженности сервера и т.п.

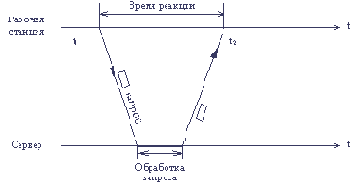

Рис. 1.1. Время реакции - интервал между запросом и ответом
Рассмотрим несколько примеров определения показателя "время реакции", иллюстрируемых рисунком 1.2.

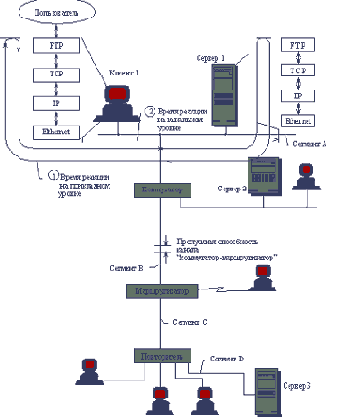

Рис. 1.2. Показатели производительности сети
В примере 1 под временем реакции понимается время, которое проходит с момента обращения пользователя к сервису FTP для передачи файла с сервера 1 на клиентский компьютер 1 до момента завершения этой передачи. Очевидно, что это время имеет несколько составляющих. Наиболее существенный вклад вносят такие составляющие времени реакции как: время обработки запросов на передачу файла на сервере, время обработки получаемых в пакетах IP частей файла на клиентском компьютере, время передачи пакетов между сервером и клиентским компьютером по протоколу Ethernet в пределах одного коаксиального сегмента.
Можно было бы выделить еще более мелкие этапы выполнения запроса, например, время обработки запроса каждым из протоколов стека TCP/IP на сервере и клиенте.
Для конечного пользователя таким образом определенное время реакции является понятным и наиболее естественным показателем производительности сети (размер файла, который вносит некоторую неопределенность в этот показатель, можно зафиксировать, оценивая время реакции при передаче, например, одного мегабайта данных). Однако, сетевого специалиста интересует в первую очередь производительность собственно сети, поэтому для более точной ее оценки целесообразно вычленить из времени реакции составляющие, соответствующие этапам несетевой обработки данных - поиску нужной информации на диске, записи ее на диск и т.п. Полученное в результате таких сокращений время можно считать другим определением времени реакции сети на прикладном уровне.
Вариантами этого критерия могут служить времена реакции, измеренные при различных, но фиксированных состояниях сети:
A) Полностью ненагруженная сеть. Время рекции измеряется в условиях, когда к серверу 1 обращается только клиент 1, то есть на сегменте сети, объединяющем сервер 1 с клиентом 1, нет никакой другой активности - на нем присутствуют только кадры сессии FTP, производительность которой измеряется. В других сегментах сети трафик может циркулировать, главное - чтобы его кадры не попадали в сегмент, в котором проводятся измерения. Так как ненагруженный сегмент в реальной сети - явление экзотическое, то данный вариант показателя производительности имеет ограниченную применимость - его хорошие значения говорят только о том, что программное обеспечение и аппаратура данных двух узлов и сегмента обладают необходимой производительностью для работы в облегченных условиях. Для работы в реальных условиях, когда будет иметь место борьба за разделяемые ресурсы сегмента с другими узлами сети, производительность тестируемых элементов сети может оказаться недостаточной.
B) Нагруженная сеть. Это более интересный случай проверки производительности сервиса FTP для конкрентных сервера и клиента.
Однако при измерении критерия производительности в условиях, когда в сети работают и другие узлы и сервисы, возникают свои сложности - в сети может существовать слишком большое количество вариантов нагрузки, поэтому главное при определении критериев такого сорта - проведение измерений при некоторых типовых условиях работы сети. Так как трафик в сети носит пульсирующий характер и харакетристики трафика существенно изменяются в засисимости от времени дня и дня недели, то определение типовой нагрузки - процедура сложная, требующая длительных измерений на сети. Если же сеть только проектируется, то определение типовой нагрузки еще больше усложняется.
В примере 2 критерием производительности сети является время задержки между передачей кадра Ethernet в сеть сетевым адаптером клиентского компьютера 1 и поступлением его на сетевой адаптер сервера 3. Этот критерий также относится к критериям типа "время реакции", но соответствует сервису нижнего - канального уровня. Так как протокол Ethernet - протокол дейтаграммного типа, то есть без установления соединений, для которого понятие "ответ" не определено, то под временем реакции в данном случае понимается время прохождения кадра от узла-источника до узла-получателя. Задержка передачи кадра включает в данном случае время распространения кадра по исходному сегменту, время передачи кадра коммутатором из сегмента А в сегмент В, время передачи кадра маршрутизатром из сегмента В в сегмент С и время передачи кадра из сегмента С в сегмент D повторителем. Критерии, относящиеся к нижнему уровню сети, хорошо хактеризуют качества транспортного сервиса сети и являются более информативными для сетевых интеграторов, так как не содержат избыточную для них информацию о работе протоколов верхних уровней.
При оценке производительности сети не по отношению к отдельным парам узлов, а ко всем узлам в целом используются критерии двух типов: средно-взвешенные и пороговые.
Средно-взвешенный критерий представляет собой сумму времен реакции всех или некоторых узлов при взаимодействии со всеми или некоторыми серверами сети по определенному сервису, то есть сумму вида
где Tij - время реакции i-го клиента при обращении к j-му серверу, n - число клиентов, m - число серверов. Если усреднение производится и по сервисам, то в приведеном выражении добавится еще одно суммирование - по количеству учитываемых сервисов. Оптимизация сети по данному критерию заключается в нахождении значений параметров, при которых критерий имеет минимальное значение или по крайней мере не превышает некоторое заданное число.
Пороговый критерий отражает наихудшее время реакции по всем возможным сочетаниям клиентов, серверов и сервисов:
где i и j имеют тот же смысл, что и в предыдущем случае, а k обозначает тип сервиса. Оптимизация также может выполняться с целью минимизации критерия, или же с целью достижения им некоторой заданной величины, признаваемой разумной с практической точки зрения.
Чаще применяются пороговые критерии оптимизации, так как они гарантируют всем пользователям некоторый удовлетворительный уровень реакции сети на их запросы. Средне-взвешенные критерии могут дискриминировать некоторых пользователей, для которых время реакции слишком велико при том, что при усреднении получен вполне приемлемый результат.
Можно применять и болеее дифференцированные по категориям пользователей и ситуациям критерии. Например, можно поставить перед собой цель гарантированть любому пользователю доступ к серверу, находящемуся в его сегменте, за время, не превышающее 5 секунд, к серверам, находящимся в его сети, но в сегментах, отделенных от его сегмента коммутаторами, за время, не превышающее 10 секунд, а к серверам других сетей - за время до 1 минуты.
