Правила модели


Первая модель формулирует набор простых правил, которые необходимо соблюдать проектировщику сети при соединении отдельных компьютеров и сегментов.

1. Репитер или концентратор, подключенный к сегменту, снижает на единицу максимально допустимое число абонентов, подключаемых к сегменту.

2. Полный путь между двумя любыми абонентами должен включать в себя не более пяти сегментов, четырех концентраторов (репитеров) и двух трансиверов (MAU) для сегментов 10 BASES.

З.Если путь между абонентами состоит из пяти сегментов и четырех концентраторов (репитеров), то количество сегментов, к которым подключены компьютеры, не должно превышать трех, а остальные сегменты должны просто связывать между собой концентраторы (репитеры). Это так называемое «правило 5-4-3».

4. Если путь между абонентами состоит из четырех сегментов и трех концентраторов (репитеров), то должны выполняться следующие условия:

  • максимальная длина оптоволоконного кабеля сегмента 10BASE-FL, соединяющего между собой концентраторы (репитеры), не должна превышать 1000 м;
  • максимальная длина оптоволоконного кабеля сегмента 10BASE-FL, соединяющего концентраторы (репитеры) с компьютерами, не должна превышать 400 м;
  • ко всем сегментам могут подключаться компьютеры.

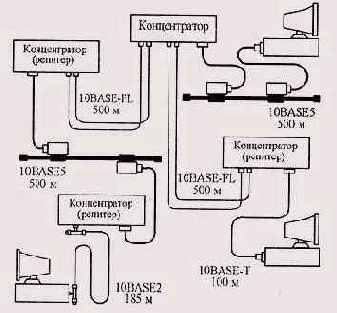

  • Рис. 10.1. Пример максимальной конфигурации в соответствии с первой моделью

    При выполнении этих правил можно быть уверенным, что сеть будет работоспособной. Никаких дополнительных расчетов в данном случае не требуется. Считается, что соблюдение данных правил гарантирует допустимую величину задержки сигнала в сети.

    На рис. 10.1 показан пример максимальной конфигурации, удовлетворяющей этим правилам. Здесь максимально возможный путь (диаметр сети) проходит между двумя нижними по рисунку абонентами: он включает в себя пять сегментов (10BASE2, 10BASE5, 10BASE-FL, 10BASE-FL и 10BASE-T), четыре концентратора (репитера) и два трансивера MAU.




    Табл. 10.3. Максимальная длина кабелей в конфигурации с одним концентратором

    Вид кабеля А Вид кабеля В Класс концентратора Макс, длина кабеля А Макс, длина кабеля В Макс, размер сети, м
    ТХ, Т4 ТХ.Т4 I или II 100 100 200
    тх FX I 100 160,8 260,8
    Т4 FX I 100 131 231
    FX FX I 136 136 272
    ТХ FX II 100 208,8 308,8
    Т4 FX II 100 204 304
    FX FX II 160 160 320
    Табл. 10.4. Максимальная длина кабелей в конфигурации с двумя концентраторами

    Вид

    кабеля А
    Вид

    кабеля В
    Макс,

    длина кабеля А, м
    Макс,

    длина кабеля В, м
    Макс,

    размер сети
    ТХ,Т4 ТХ,Т4 100 100 205
    ТХ FX 100 116,2 221,2
    Т4 FX 100 136,3 241,3
    FX FX 114 114 233
    В обеих конфигурациях с концентраторами при использовании одновременно электрического и оптоволоконного кабелей можно за счет уменьшения длины электрического кабеля увеличить длину оптоволоконного кабеля. Причем уменьшению длины электрического кабеля на 1 м соответствует увеличение длины оптоволоконного кабеля на 1,19 м. Например, уменьшив кабель ТХ на 10 м, можно увеличить кабель FX на 11,9 м, и его предельная длина составит при двух концентраторах 128,1 м. Немного увеличится и предельный размер сети (в нашем примере на 1,9 м).

    В случае использования двух оптоволоконных кабелей можно уменьшать один из кабелей за счет увеличения другого. При уменьшении одного кабеля на 10 м можно увеличить другой тоже на 10м. Если же используется два электрических кабеля, то увеличивать один из них за счет уменьшения другого нельзя, так как их длина в принципе не может превышать 100 м из-за затухания сигнала в кабеле.

    Отметим, что концентратор класса II в принципе не может одновременно поддерживать сегменты с разными методами кодирования TX/FX и Т4. Поэтому варианты, соответствующие вторым снизу строкам обеих таблиц 10.3 и 10.4 никогда не реализуются на практике, но стандарт почему-то дает цифры и для них.

    Во всех перечисленных случаях под размером сети понимается размер зоны конфликта (области коллизии, collision domain). При этом надо учитывать, что включение в сеть одного коммутатора позволяет увеличить полный размер сети вдвое.

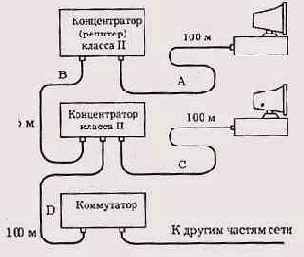

    Пример сети максимальной конфигурации в соответствии с первой моделью для витой пары показан на рис. 10.7.



    Рис. 10.7. Пример максимальной конфигурации сети Fast Ethernet

    Здесь максимальный размер зоны конфликта складывается из сегментов А, В и С, то есть составляет:

    100 + 5 + 100 = 205 метров,

    что удовлетворяет условию работоспособности сети (табл. 10.4, верхняя строчка). Отметим, что сегмент D также входит в зону конфликта, так как коммутатор тоже является полноправным передатчиком пакетов сети. Поэтому длина сегмента D также не может превышать в нашем случае 100 м, чтобы суммарная длина сегментов А, В и D не превысила все тех же 205 м. Сегменты, отделенные от рассматриваемой зоны конфликта коммутатором, никак не влияют на ее работоспособность.
