Коммутирующие концентраторы Ethernet и Fast Ethernet
Коммутирующие концентраторы (Switched Hubs), они же коммутаторы или переключатели, могут рассматриваться, как простейший и очень быстрый мост. Они позволяют разделить единую сеть на несколько сетей для увеличения допустимого размера сети или для снижения нагрузки (трафика) в отдельных частях сети.
Как уже отмечалось, в отличие от мостов, коммутирующие концентраторы не принимают приходящие пакеты, а только переправляют из одной части сети в другую те пакеты, которые в этом нуждаются. Они в реальном темпе поступления битов распознают адрес приемника пакета и принимают решение о том, надо ли это пакет переправлять, и если надо, то кому. Никакой обработки пакетов не производится, поэтому коммутаторы практически не замедляют обмена по сети, но они не могут преобразовывать формата пакетов и протоколов обмена по сети. Так как коммутаторы работают с информацией, находящейся внутри кадра, часто говорят, что они ретранслируют кадры, а не пакеты, как репитерные концентраторы.
Коллизии коммутатором не ретранслируются, что выгодно отличает его от более простого репитерного концентратора.
Логическая структура коммутатора довольно проста (рис. 9.6). Она включает в себя так называемую перекрестную матрицу (crossbar matrix), во всех точках пересечения которой могут устанавливаться связи на время передачи пакета. В результате пакет, поступающий из любого сегмента, может быть передан в любой другой сегмент (рис. 9.6) или, в случае широковещательного пакета, — во все другие сегменты одновременно (рис. 9.7).
Коммутаторы выпускаются на различное число портов. Чаще всего встречаются коммутаторы с 6, 8, 12, 16 и 24 портами. Отметим, что мосты, как правило, редко поддерживают более 4 портов. Различаются коммутаторы и допустимым количеством адресов на один порт. Этот показатель определяет предельную сложность подключаемых к порту сегментов (количество компьютеров в каждом сегменте). Некоторые коммутаторы позволяют разбивать порты на группы, работающие независимо друг от друга, то есть один коммутатор может работать как два или три.

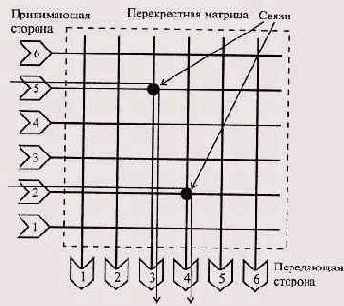

Рис. 9.6. Логическая схема коммутатора
Коммутаторы характеризуются двумя показателями производительности: максимальной и совокупной скоростью ретрансляции пакетов. Максимальная скорость ретрансляции измеряется при передаче пакетов из одного порта в другой, когда все остальные порты отключены. Совокупная скорость измеряется при активной работе всех имеющихся портов. Совокупная скорость больше максимальной, но максимальная скорость, как правило, не может быть обеспечена на всех портах одновременно, хотя коммутаторы и способны одновременно обрабатывать несколько пакетов (в отличие от моста).
Главное правило, которого надо придерживаться при разбиении сети на части (сегменты) с помощью коммутатора, называется «правило 80/20». Только при его выполнении коммутатор работает эффективно. Согласно этому правилу, надо обеспечить, чтобы не менее 80 процентов всех передач происходило в пределах одной части (одного сегмента) сети. И только 20 процентов всех передач должно быть между разными частями (сегментами) сети, проходить через коммутатор. На практике это обычно сводится к тому, что сервер и активно работающие с ним рабочие станции (клиенты) располагаются на одном сегменте. Это же правило 80/20 применимо и к мостам.

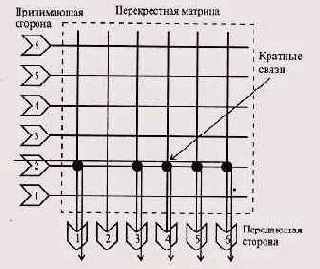

Рис. 9.7. Ретрансляция широковещательного пакета
Существует два класса коммутаторов, отличающихся уровнем интеллек^-та и способами коммутации:
Рассмотрим кратко их особенности.
