Функции маршрутизаторов


Вытесняя мосты, коммутаторы сильно потеснили и маршрутизаторы. Но маршрутизаторы работают на более высоком, третьем уровне модели OSI (мосты и коммутаторы — на втором), они имеют дело с протоколами более высоких уровней. Поэтому им, скорее всего, не грозит полное исчезновение.

Маршрутизаторы, как и мосты и коммутаторы, ретранслируют пакеты из одной части сети в другую (из одного сегмента в другой). Изначально маршрутизатор от моста отличался только тем, что на компьютере, соединяющем две или более части сети, было установлено другое программное обеспечение. Но между маршрутизатором и мостом существуют и принципиальные отличия.

  • Маршрутизаторы работают не с физическими адресами пакетов (МАС-адресами), а с логическими сетевыми адресами (IP-адресами).
  • Маршрутизаторы ретранслируют не всю приходящую информацию, а только ту информацию, которая адресована им лично, и отбрасывают широковещательные пакеты, разделяя тем самым широковещательную область сети. (Все абоненты должны знать о существовании в сети маршрутизатора.)
  • Самое главное — маршрутизаторы поддерживают сети с множеством возможных маршрутов, путей передачи информации, так называемые ячеистые сети (meshed networks). Пример такой сети показан на рис. 9.10. Мосты же требуют, чтобы в сети не было петель, чтобы путь распространения информации между двумя любыми абонентами был единственным.
  • Маршрутизаторы сложнее мостов и коммутаторов и, следовательно, дороже (например, стоимость коммутации примерно в 10 раз ниже стоимости маршрутизации). Маршрутизаторами сложнее управлять, они почти всегда значительно медленнее коммутаторов. Зато они обеспечивают самое глубокое разделение сети на части. Если репитерные концентраторы всего лишь повторяют все поступившие на них пакеты (уровень 1 модели OSI), а коммутаторы и мосты ретранслируют только межсегментные и широковещательные пакеты (уровень 2 модели OSI), то маршрутизаторы соединяют практически самостоятельные, не влияющие друг от друга сети, сохраняя при этом возможность передачи информации между ними (уровень 3 модели OSI).

    Размер сети с маршрутизаторами практически ничем не ограничен: ни допустимыми размерами зоны конфликтов, ни допустимым количеством широковещательных пакетов (которые могут просто не оставлять места для обычных, однопунктовых пакетов), ни возможными для коммутаторов и мостов разнообразными перегрузками. При этом легко обеспечиваются альтернативные, дублирующие пути распространения информации для увеличения надежности связи.

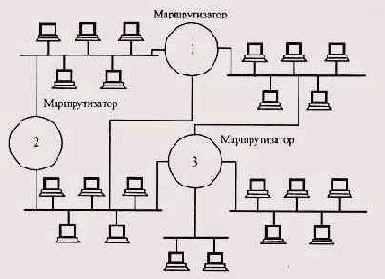

    Рис. 9.10. Ячеистая сеть с маршрутизаторами

    Именно маршрутизаторы чаще всего используются для связи локальных сетей с глобальными, в частности с сетью Internet, которая может рассматриваться как полностью маршрутизируемая сеть. Преобразовать протоколы локальных сетей в протоколы глобальных сетей для маршрутизатора вполне по силам.

    Маршрутизаторы часто применяются для объединения опорной (стержневой) сетью типа FDDI множества локальных сетей (рис. 9.11) или для связи локальных сетей разных типов. Преобразование формата пакетов, требуемое в данной ситуации, для маршрутизатора не представляет никакой сложности. Например, большие пакеты сети FDDI могут разбиваться (фрагментироваться) на несколько меньших пакетов Ethernet.

    Маршрутизаторы также легко преобразуют скорости передачи, связывая, например, между собой сети Ethernet, Fast Ethernet и Gigabit Ethernet. He пропуская широковещательных пакетов, они лучше справляются с этой задачей, чем мосты или коммутаторы, так как защищают медленные сегменты от перегрузок со стороны быстрых сегментов.

    Маршрутизаторы иногда объединяют между собой. Множество соединенных друг с другом маршрутизаторов могут образовывать так называемое облако (cloud), представляющее собой, по сути, один гигантский маршрутизатор. Такое соединение обеспечивает исключительно гибкую и

    надежную связь между всеми подключенными к нему локальными сетями (рис. 9.12).

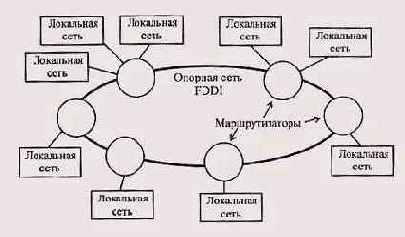

    Рис. 9.11. Маршрутизируемая сеть на основе FDDI

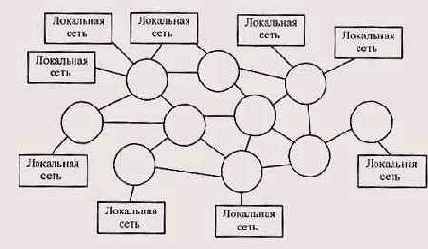

    Рис. 9.12. Маршрутизируемое облако

    Как уже отмечалось, можно считать, что репитерные концентраторы работают с пакетами, а мосты и коммутаторы — с кадрами. Маршрутизаторы обрабатывают адресную информацию, относящуюся к структуре дейтаграммы IP (IPX), которая вложена в область данных кадра, в свою очередь вложенного в пакет (см. рис. 3.3). Поэтому говорят, что они работают с дейтаграммами, ретранслируют дейтаграммы.

    В дейтаграмму входят сетевые адреса, которые определяют абонентов (передающего и принимающего) в маршрутизованной сети, состоящей из множества обычных сетей. Например, сетевой адрес дейтаграммы IPX состоит из 10 байт (рис. 9.13) и включает в себя поле номера сети (4 байта), а также поле идентификатора абонента (6 байт), повторяющее физический адрес (МАС-адрес) абонента. Маршрутизатор обрабатывает именно поле номера сети из сетевого адреса принимающего абонента. Под сетью в данном случае понимается широковещательная область. То есть сеть, разделенная только мостами, коммутаторами и репитерными концентраторами, считается единой сетью с одним номером сети.

    Рис. 9.13. Формат сетевого адреса IPX

    Каждый абонент (узел), прежде чем послать пакет, определяет, может ли он послать его непосредственно получателю или же ему надо воспользоваться услугами маршрутизатора. Если номер собственной сети передающего абонента совпадает с номером сети абонента, которому должен передаваться пакет, то пакет передается непосредственно, без маршрутизации. Если же адресат находится в другой сети, то передаваемая дейтаграмма должна быть отправлена маршрутизатору, который затем переправит ее в нужную сеть. При этом получается, что пакет в целом адресован маршрутизатору (как одному из абонентов собственной сети), а заключенная в нем дейтаграмма адресована абоненту из другой сети, которому она, собственно, и предназначена. В поле сетевого адреса передатчика абонент в любом случае помещает номер своей собственной сети (4 байта) и свой МАС-адрес (6 байт).
