Аппаратура ASE-T


Основное отличие аппаратуры 100ВА5Е-Т4от 100BASE-TX состоит в том, что передача производится не по двум, а по четырем неэкранированным витым парам. При этом кабель может быть менее качественным, чем в случае 100BASE-TX (категории 3,4 или 5). Принятая в 100BASE-T4 система кодирования сигналов обеспечивает ту же самую скорость 100 Мбит/с на любом из этих кабелей, хотя стандарт рекомендует, если есть такая возможность, использовать кабель категории 5.

Схема объединения компьютеров в сеть ничем не отличается от 100BASETX (рис. 8.15). Компьютеры присоединяются к концентратору по схеме пассивной звезды. Длина кабелей точно так же не может превышать 100 м (стандарт и в этом случае рекомендует ограничиваться 90 м для 10-процентного запаса). Между адаптерами и кабелями в случае необходимости могут включаться выносные трансиверы.

Как и в случае 100BASE-TX, для подключения сетевого кабеля к адаптеру (трансиверу) и к концентратору используются 8-контактные разъемы типа RJ-45. Но в данном случае задействованы все 8 контактов разъема. Назначение контактов разъемов представлено в таблице 8.5.

Обмен данными идет по одной передающей витой паре, по одной приемной витой паре и по двум двунаправленным витым парам с использованием трехуровневых дифференциальных сигналов.

Табл. 8.5. Распределение контактов разъема типа RJ-45 для сегмента 10OBASE-T4 (ТХ - передача данных, RX - прием данных, BI - двунаправленная передача)

Контакт Назначение Цвет провода
1 TX_D1 + Белый / оранжевый

2 TX_D1- Оранжевый / белый
3 RX_D2+ Белый / зеленый
4 BI_D3+ Голубой / белый
5 BI_D3- Белый / голубой
6 RXJD2- Зеленый / белый
7 BIJD4+ Белый / коричневый
8 BIJD4- Коричневый / белый

Для связи двух компьютеров без применения концентраторов используется перекрестный кабель. В обычном же прямом кабеле, применяемом для соединения компьютера с концентратором, соединены одноименные контакты обоих разъемов. Схемы кабелей приведены на рис 8.18. Если перекрестное соединение предусмотрено внутри концентратора, то соответствующий порт должен помечаться буквой «X». Как видим, и здесь все точно так же, как в случае 100BASE-TX и 10BASE-T.

Для реализации передачи информации со скоростью 100 Мбит/с по кабелю с малой полосой пропускания (категории 3) в сегменте 100BASE-T4 используется оригинальный принцип кодирования информации, называющийся 8В/6Т. Его идея состоит в том, что 8 бит, которые надо передать, преобразуются в 6 тернарных (трехуровневых с уровнями -3,5 В, +3,5 В и О В) сигналов, которые затем передаются за два такта по трем витым парам. При шестиразрядном трехзначном коде общее число возможных состояний равно З6 = 729, что больше, чем 28 = 256, то есть никаких проблем из-за уменьшения количества разрядов не возникает. В результате по каждой витой паре передается информация со скоростью 25 Мбит/с, то есть требуется полоса пропускания всего 12,5 МГц (рис. 8.19). Для передачи информации одновременно используются две двунаправленные витые пары (BI_D3 и BI_D4) и одна однонаправленная (TX_D1 или RX_D2). Четвертая витая пара, не участвующая в передаче информации (TX_D1 или RX_D2), используется для обнаружения коллизий.

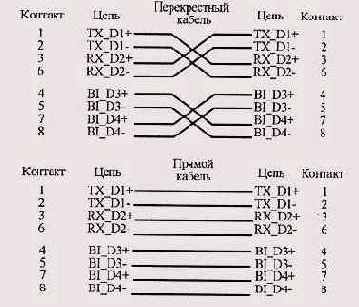

Рис. 8.18. Прямой и перекрестный кабель сети 10OBASE-T4

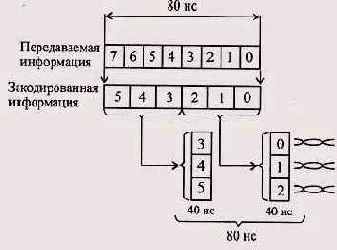

Рис. 8.19. Кодирование информации 8В/6Т в сегменте 10OBASE-T4

Для контроля целостности сети в 100BASE-T4 также предусмотрена передача специального сигнала FLP между сетевыми пакетами. Наличие связи индицируется светодиодами «Link».
