Аппаратура ASE-FX


Применение оптоволоконного кабеля в сегменте 100BASE-FX позволяет существенно увеличить протяженность сети, а также избавиться от электрических наводок и повысить секретность передаваемой информации.

Аппаратура 100BASE-FX очень близка к аппаратуре 10BASE-FL. Точно так же здесь используется топология «пассивная звезда» с подключением компьютеров к концентратору с помощью двух разнонаправленных оптоволоконных кабелей (рис. 8.20). Между сетевыми адаптерами и кабелями возможно включение выносных трансиверов. Как и в случае сегмента 10BASE-FL, оптоволоконные кабели подключаются к адаптеру (трансиверу) и к концентратору с помощью разъемов типа SC, ST или FDDI. Для присоединения разъемов SC и FDDI достаточно просто вставить их в гнездо, а разъемы ST имеют байонетный механизм.

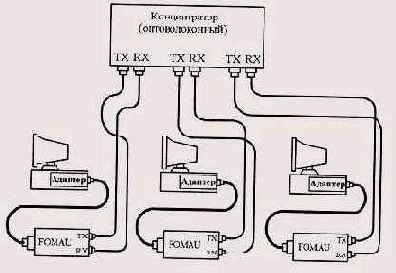

Рис. 8.20. Подключение компьютеров к сети 10OBASE-FX

Максимальная длина кабеля между компьютером и концентратором составляет 412м, причем это ограничение определяется не качеством кабеля, а установленными временными соотношениями. Согласно стандарту,

применяется мультимодовый или одномодовый кабель с длиной волны света 1,35 мкм. В последнем случае потери мощности сигнала в сегменте (в кабеле и разъемах) не должны превышать 11 дБ. При этом надо учитывать, что потери в кабеле составляют 1-5 дБ на километр длины, а потери в разъеме - от 0,5 до 2 дБ (при условии, что разъем установлен качественно).

Как и в других сегментах Fast Ethernet, в 100BASE-FX предусмотрен контроль за целостностью сети, для чего в промежутках между сетевыми пакетами по кабелю передается специальный сигнал. Целостность сети индицируется светодиодами «Link».
