Сети Ethernet и Fast Ethernet


За время, прошедшее с появления первых локальных сетей, было разработано несколько сотен самых разных сетевых технологий, однако заметное распространение получили всего несколько сетей, что связано прежде всего с поддержкой этих сетей известными фирмами и с высоким уровнем стандартизации принципов их организации. Далеко не всегда стандартные сети имеют рекордные характеристики, обеспечивают наиболее оптимальные режимы обмена, но большие объемы выпуска их аппаратуры и, следовательно, ее невысокая стоимость обеспечивают им огромные преимущества. Немаловажно и то, что производители программных средств также в первую очередь ориентируются на самые распространенные сети. Поэтому пользователь, выбирающий стандартные сети, имеет полную гарантию совместимости аппаратуры и программ.

В настоящее время тенденция уменьшения количества типов используемых сетей все усиливается. Дело в том, что увеличение скорости передачи в локальных сетях до 100 и даже до 1000 Мбит/с требует применения самых передовых технологий, проведения серьезных и дорогих научных исследований. Естественно, это могут позволить себе только крупнейшие фирмы, которые, конечно же, поддерживают свои стандартные сети и их более совершенные разновидности. К тому же большинство потребителей уже установило у себя какие-то сети и вовсе не желает сразу и полностью заменять все сетевое оборудование на другое, пусть даже в чем-то лучшее. Поэтому в ближайшем будущем вряд ли стоит ожидать принятия принципиально новых стандартов.

На рынке имеются стандартные локальные сети всех возможных топологий, так что выбор у пользователей имеется. Стандартные сети обеспечивают большой диапазон допустимых размеров сети, допустимого количества абонентов сети и, что не менее важно, большой диапазон цен на аппаратуру. Но проблема выбора той или иной сети все равно остается непростой. Ведь в отличие от программных средств, заменить которые совсем не трудно, выбранная аппаратура обычно служит многие годы, так как ее замена ведет не только к большим затратам средств, но и к необходимости перекладки кабелей, а то и к пересмотру всей системы компьютерных средств фирмы. Поэтому ошибки в выборе аппаратуры гораздо дороже ошибок в выборе программных средств.

Мы остановимся в данной главе на основных особенностях аппаратуры наиболее популярных локальных сетей, что, как мы надеемся, поможет читателю сделать правильный выбор.

Наибольшее распространение среди стандартных сетей .получила сеть Ethernet. Впервые она появилась в 1972 году (разработчиком выступила известная фирма Xerox). Сеть оказалась довольно удачной, и вследствие этого ее в 1980 году поддержали такие крупнейшие фирмы, как DEC и Intel (объединение этих фирм, поддерживающих Ethernet, назвали DIX по первым буквам их названий). Стараниями этих фирм в 1985 году сеть Ethernet стала международным стандартом, ее приняли крупнейшие международные организации по стандартам: комитет 802 IEEE (Institute of Electrical and Electronic Engineers) и ЕСМА (European Computer Manufacturers Association).

Стандарт получил название IEEE 802.3 (по-английски читается как «eight oh two dot three»). Он определяет множественный доступ к моноканалу типа «шина» с обнаружением конфликтов и контролем передачи, то есть с уже упоминавшимся методом доступа CSMA/CD. Вообще-то надо сказать, что этому стандарту удовлетворяют и некоторые другие сети, так как он не очень сильно детализирован. В результате сети стандарта IEEE 802.3 нередко несовместимы между собой как по конструктивным, так и по электрическим характеристикам. Основные характеристики стандарта IEEE 802.3 следующие: топология — шина, среда передачи - коаксиальный кабель, скорость передачи - 10 Мбит/с, максимальная длина — 5 км, максимальное количество абонентов — до 1024, длина сегмента сети - до 500 м, количество абонентов на одном сегменте — до 100, метод доступа -CSMA/CD, передача узкополосная, то есть без модуляции (моноканал).

Строго говоря, между стандартами IEEE 802.3 и Ethernet существуют небольшие отличия, но о них обычно предпочитают не вспоминать.

Сеть Ethernet сейчас наиболее популярна в мире (более 70 миллионов абонентов сети в 1996 году, свыше 100 миллионов абонентов в 1997 году, или более 80% рынка), и нет сомнения, что таковой она и останется в ближайшие годы. Этому в немалой степени способствовало то, что с самого начала все характеристики, параметры, протоколы сети были открыты для всех, в результате чего огромное число производителей во всем мире стали выпускать аппаратуру Ethernet, полностью совместимую между собой.

В классической сети Ethernet применяется 50-омный коаксиальный кабель двух видов (толстый и тонкий). Однако в последнее время (с начала 90-х годов) все большее распространение получает версия Ethernet, использующая в качестве среды передачи витые пары. Определен также стандарт для применения в сети оптоволоконного кабеля. В стандарты были внесены соответствующие добавления. В 1995 году появился стандарт на более быструю версию Ethernet, работающую на скорости 100 Мбит/с (так называемый Fast Ethernet, стандарт IEEE 802.3u), использующую в качестве среды передачи витую пару или оптоволоконный кабель. Появилась и версия на скорость 1000 Мбит/с (Gigabit Ethernet, стандарт IEEE 802.3z).

Помимо стандартной топологии «шина» применяются также топологии типа «пассивная звезда» и «пассивное дерево». При этом предполагается использование репитеров и пассивных (репитерных) концентраторов, соединяющих между собой различные части (сегменты) сети (рис. 5.1). В качестве сегмента может также выступать единичный абонент. Коаксиальный кабель используется для шинных сегментов, а витая пара и оптоволоконный кабель — для лучей пассивной звезды (для присоединения к концентратору одиночных компьютеров). Главное - чтобы в полученной в результате топологии не было замкнутых путей (петель). Фактически получается, что абоненты соединены в физическую шину, так как сигнал от каждого из них распространяется сразу во все стороны и не возвращается назад (как в кольце). Максимальная длина кабеля всей сети в целом (максимальный путь сигнала) теоретически может достигать 6,5 км, но практически не превышает 2,5 км.

В сети Fast Ethernet не предусмотрена физическая топология «шина», используется только «пассивная звезда» или «пассивное дерево». К тому же в Fast Ethernet гораздо более жесткие требования к предельной длине сети. Ведь при увеличении в 10 раз скорости передачи и сохранении формата пакета его минимальная длина становится в десять раз короче (5,12 икс против 51,2 мкс в Ethernet). Допустимая величина двойного времени прохождения сигнала по сети уменьшается в 10 раз.

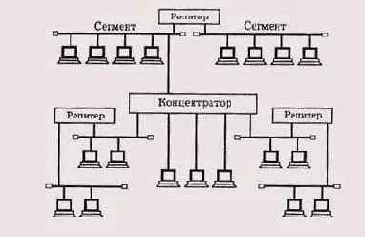

Рис. 5.1. Топология сети Ethernet



Для передачи информации в сети Ethernet применяется стандартный код Манчестер-П. При этом один уровень сигнала нулевой, а другой - отрицательный, то есть постоянная составляющая сигнала не равна нулю. При отсутствии передачи потенциал в сети нулевой. Гальваническая развязка осуществляется аппаратурой адаптеров, репитеров и концентраторов. При этом приемопередатчик сети гальванически развязан от остальной аппаратуры с помощью трансформаторов и изолированного источника питания, а с кабелем сети соединен напрямую.

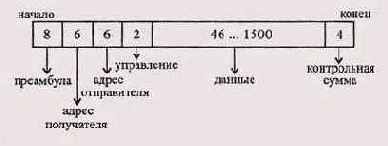

Рис. 5.2. Структура пакета сети Ethernet, (цифры показывают количество байт)

Доступ к сети Ethernet осуществляется по случайному методу CSMA/ CD, обеспечивающему полное равноправие абонентов. В сети используются пакеты переменной длины со структурой, представленной на рис. 5.2. Длина кадра Ethernet (то есть пакета без преамбулы) должна быть не менее 512 битовых интервалов, или 51,2 мкс (именно такова предельная

величина двойного времени прохождения в сети). Предусмотрена индивидуальная, групповая и широковещательная адресация.

В пакет Ethernet входят следующие поля:

  • Преамбула состоит из 8 байт, первые семь из которых представляют собой код 10101010, а последний восьмой — код 10101011. В стандарте IEEE 802.3 этот последний байт называется признаком начала кадра (SFD - Start of Frame Delimiter) и образует отдельное поле пакета.
  • Адрес получателя (приемника) и адрес отправителя (передатчика) включают по 6 байт и строятся по стандарту, описанному в разделе 3.2. Эти адресные поля обрабатываются аппаратурой абонентов.
  • Поле управления (L/T - Length/Type) содержит информацию о длине поля данных. Оно может также определять тип используемого протокола. Принято считать, что если значение этого поля не больше 1500, то оно определяет длину поля данных. Если же его значение больше 1500, то оно определяет тип кадра. Поле управления обрабатывается программно.
  • Поле данных должно включать в себя от 46 до 1500 байт данных. Если пакет должен содержать менее 46 байт данных, то поле данных дополняется байтами заполнения. Согласно стандарту IEEE 802.3, в структуре пакета выделяется специальное поле заполнения (pad data - незначащие данные), которое может иметь нулевую длину, когда данных достаточно (больше 46 байт).
  • Поле контрольной суммы (FCS — Frame Check Sequence) содержит 32-разрядную циклическую контрольную сумму пакета (CRC) и служит для проверки правильности передачи пакета.
  • Таким образом, минимальная длина кадра (пакета без преамбулы) составляет 64 байта (512 бит). Именно эта величина определяет максимально допустимую двойную задержку распространения сигнала по сети в 512 битовых интервалов (51,2 мкс для Ethernet, 5,12 мкс для Fast Ethernet). Стандарт предполагает, что преамбула может уменьшаться при прохождении пакета через различные сетевые устройства, поэтому она не учитывается. Максимальная длина кадра равна 1518 байтам (12144 бита, то есть 1214,4 мкс для Ethernet, 121,44 мкс для Fast Ethernet). Это важно для выбора размера буферной памяти сетевого оборудования и для оценки общей загруженности сети.

    Для сети Ethernet, работающей на скорости 10 Мбит/с, стандарт определяет четыре основных типа среды передачи информации:

  • 10BASE5 (толстый коаксиальный кабель);
  • 10 BASE2 (тонкий коаксиальный кабель);
  • 1OBASE-T (витая пара);
  • 10BASE-FL (оптоволоконный кабель).
  • Обозначение среды передачи включает в себя три элемента: цифра «10» означает скорость передачи 10 Мбит/с, слово BASE означает передачу в основной полосе частот (то есть без модуляции высокочастотного сигнала), а последний элемент означает допустимую длину сегмента: «5» — 500 метров, «2» - 200 метров (точнее, 185 метров) или тип линии связи: «Т» -витая пара (от английского «twisted-pair»), «F» - оптоволоконный кабель (от английского «fiber optic»).

    Точно так же для сети Ethernet, работающей на скорости 100 Мбит/с (Fast Ethernet) стандарт определяет три типа среды передачи:

  • 100BASE-T4 (счетверенная витая пара);
  • 100BASE-TX (сдвоенная витая пара);
  • 100BASE-FX (оптоволоконный кабель).
  • Здесь цифра «100» означает скорость передачи 100 Мбит/с, буква «Т» означает витую пару, буква «F» — оптоволоконный кабель. Типы 1OOBASE-ТХ и 100BASE-FX иногда объединяют под именем 100BASE-X, а 100BASE-T4 и 100BASE-TX - под именем 100BASE-T.

    Подробнее особенности аппаратуры Ethernet, а также алгоритма управления обменом CSMA/CD и алгоритма вычисления циклической контрольной суммы (CRC) будут рассмотрены далее в специальных разделах книги. Здесь же мы только отметим, что сеть Ethernet не отличается ни рекордными характеристиками, ни оптимальными алгоритмами, она уступает по ряду параметров другим стандартным сетям. Но благодаря мощной поддержке, высочайшему уровню стандартизации, огромным объемам выпуска технических средств, Ethernet резко выделяется среди других стандартных сетей, и поэтому любую другую сетевую технологию принято сравнивать именно с Ethernet.
