Сеть Token-Ring
Сеть Token-Ring была предложена фирмой IBM в 1985 году (первый вариант появился в 1980 году). Назначением Token-Ring было объединение в сеть всех типов компьютеров, выпускаемых IBM (от персональных до больших). Уже тот факт, что ее поддерживает фирма IBM, крупнейший производитель компьютерной техники, говорит о том, что ей необходимо уделить особое внимание. Но не менее важно и то, что Token-Ring является в настоящее время международным стандартом IEEE 802.5. Это ставит данную сеть на один уровень по статусу с Ethernet.
Фирма IBM сделала все для максимально широкого распространения своей сети: была выпущена подробная документация вплоть до принципиальных схем адаптеров. В результате многие фирмы, например 3COM, Novell, Western Digital, Proteon приступили к производству адаптеров. Кстати, специально для этой сети, а также для другой сети IBM PC Network была разработана концепция NetBIOS. Если в разработанной ранее сети PC Network программы NetBIOS хранились во встроенной в адаптер постоянной памяти, то в сети Token-Ring уже применялась эмулирующая NetBIOS программа, что позволяло более гибко реагировать на особенности конкретной аппаратуры, поддерживая при этом совместимость с программами более высокого уровня.
По сравнению с аппаратурой Ethernet аппаратура Token-Ring оказывается заметно дороже, так как использует более сложные методы управления обменом, поэтому распространена сеть Token-Ring значительно меньше. Однако ее применение становится оправданным, когда требуются большие интенсивности обмена (например, при связи с большими компьютерами) и ограниченное время доступа.

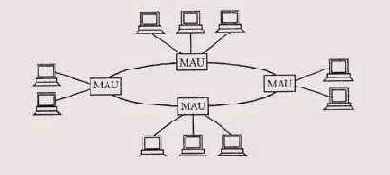

Рис. 5.3. Звездно-кольцевая топология сети Token-Ring
Сеть Token-Ring имеет топологию «кольцо», хотя внешне она больше напоминает «звезду». Это связано с тем, что отдельные абоненты (компьютеры) присоединяются к сети не прямо, а через специальные концентраторы или многостанционные устройства доступа (MSAU или MAU -Multistation Access Unit). Поэтому физически сеть образует звездно-кольцевую топологию (рис. 5.3). В действительности же абоненты объединяются все-таки в кольцо, то есть каждый из них передает информацию одному соседнему абоненту, а принимает информацию от другого соседнего абонента.
Концентратор (MAU) при этом только позволяет централизовать задание конфигурации, отключение неисправных абонентов, контроль за работой сети и т.д. (рис. 5.4). Для присоединения кабеля к концентратору применяются специальные разъемы, которые обеспечивают постоянство замкнутости кольца даже при отключении абонента от сети. Концентратор в сети может быть и единственным, в этом случае в кольцо замыкаются только абоненты, подключенные к нему.

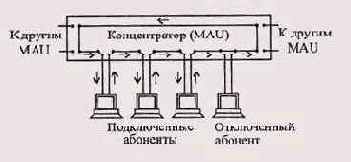

Рис. 5.4. Соединение абонентов сети Token-Ring в кольцо с помощью концентратора (MAU)
В каждом кабеле, соединяющем адаптеры и концентратор (адаптерные кабели, adapter cable), находятся на самом деле две разнонаправленные линии связи. Такими же двумя разнонаправленными линиями связи, входящими в магистральный кабель (path cable), объединяются между собой в кольцо различные концентраторы (рис. 5.5), хотя для этой же цели может также использоваться и единственная однонаправленная линия связи (рис. 5.6).

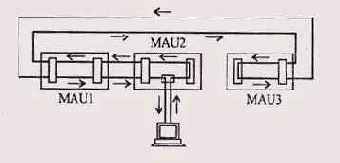

Рис. 5.5. Объединение концентраторов двунаправленной линией связи

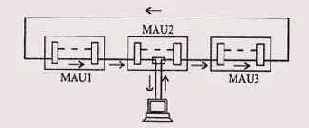

Рис. 5.6. Объединение концентраторов однонаправленной линией связи
Конструктивно концентратор представляет собой автономный блок с восемью разъемами для подключения абонентов (компьютеров) с помощью адаптерных кабелей и двумя (крайними) разъемами для подключения к другим концентраторам с помощью специальных магистральных кабелей (рис. 5.7). Существуют настенный и настольный варианты концентратора.
Несколько концентраторов могут конструктивно объединяться в группу, кластер (cluster), внутри которого абоненты также соединены в единое кольцо. Применение кластеров позволяет увеличивать количество абонентов, подключенных к одному центру (например, до 16, если в кластер входит два концентратора).

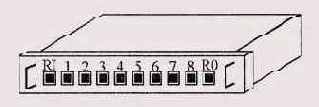

Рис. 5.7. Концентратор Token-Ring (8228 MAU)
В качестве среды передачи в сети IBM Token-Ring сначала применялась витая пара, но затем появились варианты аппаратуры для коаксиального кабеля, а также для оптоволоконного кабеля в стандарте FDDI. Витая пара применяется как неэкранированная (UTP), так и экранированная (STP).
Основные технические характеристики сети Token-Ring следующие.
Все приведенные характеристики относятся к случаю неэкранированной витой пары. В случае применения другой среды передачи характеристики сети могут отличаться. Например, при использовании экранированной витой пары количество абонентов может быть увеличено до 260 (вместо 96), длина кабеля - до 100 м (вместо 45), количество концентраторов -до 33, а полная длина кольца, соединяющего концентраторы - до 200 м. Оптоволоконный кабель позволяет увеличивать длину кабеля до 1 км.
Как видим, сеть Token-Ring уступает сети Ethernet как по допустимому размеру сети, так и по максимальному количеству абонентов. Что касается скорости передачи, то в настоящее время ведется разработка версий Token-Ring на скорость 100 Мбит/с и на 1000 Мбит/с. Фирма IBM вовсе не собирается отказываться от своей сети, рассматривая ее как достойного конкурента Ethernet.
Для передачи информации в Token-Ring используется вариант кода Ман-честер-П. Как и в любой звездообразной топологии, никаких дополнительных мер по электрическому согласованию и внешнему заземлению не требуется.
Для присоединения кабеля к сетевому адаптеру используется внешний 9-контактный разъем типа DIN. Так же, как и адаптеры Ethernet, адаптеры Token-Ring имеют на своей плате переключатели или перемычки для настройки адресов и прерываний системной шины. Если сеть Ethernet можно построить только на адаптерах и кабеле, то для сети Token-Ring обязательно нужно приобретать концентраторы. Это также увеличивает стоимость аппаратуры Token-Ring.
В то же время в отличие от Ethernet сеть Token-Ring лучше держит большую нагрузку (больше 30-40%) и обеспечивает гарантированное время доступа. Это крайне необходимо, например, в сетях производственного назначения, в которых задержка реакции на внешнее событие может привести к серьезным авариям.
В сети Token-Ring используется классический маркерный метод доступа, то есть по кольцу постоянно циркулирует маркер, к которому абоненты могут присоединять свои пакеты данных. Отсюда следует такое важное достоинство данной сети, как отсутствие конфликтов, но отсюда же следуют такие недостатки, как необходимость контроля за целостностью маркера и зависимость функционирования сети от каждого из абонентов (в случае неисправности абонент обязательно должен быть исключен из кольца).
Для контроля за целостностью маркера используется один из абонентов (так называемый активный монитор). Его аппаратура ничем не отличается от остальных, но его программные средства следят за временными соотношениями в сети и формируют в случае необходимости новый маркер. Активный монитор выбирается при инициализации сети, им может быть любой компьютер сети. Если активный монитор по какой-то причине выходит из строя, то включается специальный механизм, посредством которого другие абоненты (запасные мониторы) принимают решение о назначении нового активного монитора.
Рис. 5.8. Формат маркера сети Token-Ring
Маркер представляет собой управляющий пакет, содержащий всего три байта (рис. 5.8): байт начального разделителя (SD - Start Delimiter), байт управления доступом (АС - Access Control) и байт конечного разделителя (ED - End Delimiter). Начальный разделитель и конечный разделитель представляют собой не просто последовательность нулей и единиц, а содержат импульсы специального вида. Благодаря этому данные разделители нельзя спутать ни с какими другими байтами пакетов. Четыре бита разделителя представляют собой нулевые биты в принятой кодировке, а четыре других бита не соответствуют коду Манчестер-П: в течение двух битовых интервалов удерживается один уровень сигнала, а в течение двух остальных — другой уровень. В результате такой сбой синхронизации легко выявляется приемником.

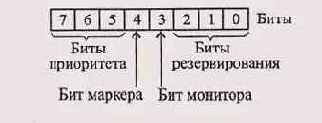

Рис. 5.9. Формат байта управления доступом
Байт управления разделен на четыре поля (рис. 5.9): три бита приоритета, бит маркера, бит монитора и три бита резервирования. Биты приоритета позволяют абоненту присваивать приоритет своим пакетам или маркеру (приоритет может быть от 0 до 7, причем 7 соответствует наивысшему приоритету, а 0 — наинизшему). Абонент может присоединить к маркеру свой пакет только тогда, когда его собственный приоритет такой же или выше приоритета маркера. Бит маркера определяет, присоединен ли к маркеру пакет (единица соответствует маркеру без пакета, нуль - маркеру с пакетом). Бит монитора, установленный в единицу, говорит о том, что данный маркер передан активным монитором. Биты резервирования позволяют абоненту зарезервировать свое право на дальнейший захват сети, то есть, так сказать, занять очередь на обслуживание. Если приоритет абонента выше, чем текущее значение поля резервирования, он может записать туда свой приоритет вместо прежнего.
Формат пакета Token-Ring представлен на рис. 5.10. Помимо начального и конечного разделителей, а также байта управления доступом, в пакет входят также байт управления пакетом, сетевые адреса приемника и передатчика, данные, контрольная сумма и байт состояния,пакета.

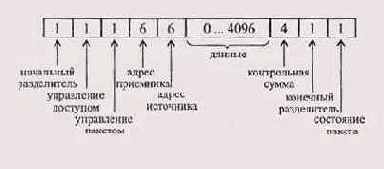

Рис. 5.10. Формат пакета сети Token-Ring (длина полей дана в байтах)
Назначение полей пакета следующее:
Отметим, что больший допустимый размер передаваемых данных в одном пакете по сравнению с сетью Ethernet может стать решающим фактором для увеличения производительности сети. Теоретически для скорости передачи 16 Мбит/с длина поля данных может достигать даже 18 Кбайт, что очень важно при передаче больших объемов данных. Но даже при скорости 4 Мбит/с благодаря маркерному методу доступа сеть Token-Ring часто обеспечивает большую фактическую скорость передачи, чем более быстрая сеть Ethernet (10 Мбит/с), особенно при больших нагрузках (свыше 30—40%), когда заметно сказывается несовершенство метода CSMA/CD, который в этом случае тратит много времени на разрешение повторных конфликтов.
Помимо маркера и обычного пакета, в сети Token-Ring может передаваться специальный управляющий пакет, служащий для прерывания передачи. Он может быть послан в любой момент и в любом месте потока данных. Пакет этот состоит всего из двух однобайтовых полей — начального и конечного разделителей описанного формата.
Интересно, что в более быстрой версии Token-Ring (16 Мбит/с и выше) применяется так называемый метод раннего формирования маркера (ETR -Early Token Release). Он позволяет избежать непроизводительного использования сети в то время, пока пакет данных не вернется по кольцу к своему отправителю. Метод ETR сводится к тому, что сразу после передачи своего пакета, присоединенного к маркеру, любой абонент выдает в сеть новый свободный маркер, то есть все другие абоненты могут начинать передачу своих пакетов сразу же после окончания пакета предыдущего абонента, не дожидаясь, пока он завершит обход всего кольца сети.
