Сеть Arcnet
Сеть Arcnet (или ARCnet, от англ. Attached Resource Computer Net) - это одна из старейших сетей. Она была разработана фирмой Datapoint Corporation еще в 1977 году. Международные стандарты на эту сеть отсутствуют, хотя именно она считается родоначальницей метода маркерного доступа. Несмотря на отсутствие стандартов, сеть Arcnet до недавнего времени пользовалась довольно большой популярностью, даже серьезно конкурировала с Ethernet. Большое количество фирм (например, Datapoint, Standard Microsystems, Xircom и др.) производили аппаратуру для сети этого типа, но сейчас производство аппаратуры Arcnet практически прекращено.
Среди основных достоинств сети Arcnet можно назвать высокую надежность и гибкость, простоту диагностики аппаратных неисправностей, меньшие по сравнению с Ethernet ограничения на общую длину сети (на обычном тонком коаксиальном кабеле), а также сравнительно низкую стоимость адаптеров. Из недостатков сети наиболее существенным является низкая скорость передачи информации (всего лишь 2,5 Мбит/с).
Для передачи информации в сети Arcnet используется довольно редкий код, в котором логической единице соответствуют два импульса в течение битового интервала, а логическому нулю - один импульс. Очевидно, что такой код относится к самосинхронизирующимся, но он требует еще большей пропускной способности кабеля, чем даже Манчестер-П.
В качестве топологии сеть Arcnet использует шину (Arcnet-BUS) и пассивную звезду (Arcnet-STAR). Они показаны на рис 5.11 и 5.12.

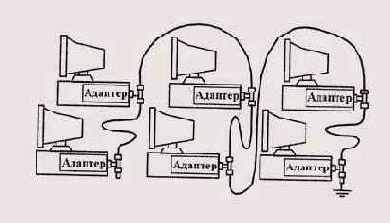

Рис. 5.11. Топология сети Arcnet типа «шина»

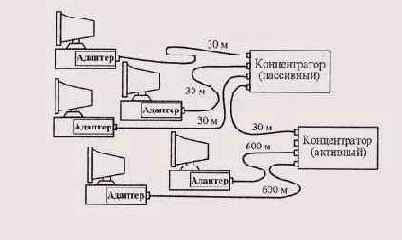

Рис. 5.12. Топология сети Arcnet типа «пассивная звезда»
Оборудование для топологии «шина» практически ничем не отличается от аналогичного, применяемого в сети Ethernet на тонком коаксиальном кабеле (10ВASE2). Здесь точно так же используются Т-коннекторы и BNC-разъемы, а также терминаторы с заземлением и без него. Единственное, но важное отличие состоит в том, что в данном случае кабель должен быть с волновым сопротивлением 93 Ом, например, марки RG-62A/U, а не 50-омным, как в Ethernet. Соответственно 93-омными должны быть и согласующие терминаторы. Несмотря на большое сходство оборудования, кабельные системы Ethernet и Arcnet несовместимы между собой, и в случае перехода, например, с Arcnet на Ethernet, все кабели придется проложить заново. В связи с резким сокращением выпуска сетей Arcnet эта задача становится довольно актуальной для тех, кто ориентировался на эту сеть.
В случае топологии «пассивная звезда» (или «пассивное дерево», то есть при нескольких концентраторах, объединенных между собой) применяются концентраторы двух типов: активные (которые ретранслируют принимаемые сигналы перед передачей другим абонентам) и пассивные (без ретрансляции). Концентраторы рассчитаны на 4, 8, 16 и 32 канала. 4-ка-нальные концентраторы обычно выполняются в виде платы расширения для компьютера, 8- и 16-канальные — как правило, в виде отдельных конструктивных блоков с собственными источниками питания, что определяет их значительно большую стоимость.
Активные концентраторы используются также и при создании топологии шина. В этом случае к каждому порту концентратора подключается сегмент шины с несколькими абонентами (не более 8). Минимальное расстояние между абонентами в шине составляет 1 м. Отметим, что для топологий шина и звезда применяются различные адаптеры (правда, существуют и адаптеры с возможностью работы как в шине, так и в звезде).
Основные технические характеристики сети Arcnet следующие.
При создании сложных топологий необходимо следить, чтобы задержка распространения сигналов в сети не превышала 30 мкс. Максимальное затухание сигнала в кабеле на частоте 5 МГц не должно превышать 11 дБ.
Как видим, Arcnet уступает Ethernet по допустимому количеству абонентов сети, но в реальности любая сеть довольно редко объединяет больше сотни абонентов.
В сети Arcnet используется маркерный метод доступа (метод передачи права), но он несколько отличается от применяемого в сети Token-Ring. Ближе всего этот метод к тому, который предусмотрен в стандарте IEEE 802.4. Последовательность действий абонентов при данном методе следующая:
Таким образом, в данном случае пакет передается только тогда, когда есть уверенность в готовности приемника принять его. Это существенно увеличивает надежность передачи. Так же, как и в случае Token-Ring, конфликты в Arcnet полностью исключены. Как и любая маркерная сеть, Arcnet хорошо держит нагрузку и гарантирует величину времени доступа к сети (в отличие от Ethernet). Другое дело, что невысокая пропускная способность сети (2,5 Мбит/с) в принципе не позволяет передавать больших потоков информации, но для небольших сетей, тем более с разовыми случайными передачами, этого часто и не требуется. Отметим также, что маркер передается в данном случае по логическому кольцу, хотя физическая топология сети не кольцевая, а шинная.
Размер пакета сети Arcnet составляет 0,5 Кб. Помимо данных в него входят также 8-битные адреса приемника и передатчика и 16-битная циклическая контрольная сумма (CRC).
Адаптеры сети Arcnet чаще всего выпускаются в виде плат расширения компьютера. Точно так же, как и адаптеры других сетей, перед установкой в компьютер они требуют настройки: выбора адресов портов и номера прерывания. Помимо этой общей настройки на каждой плате адаптера Arcnet необходимо с помощью переключателей или перемычек установить свой собственный сетевой адрес (всего их может быть 255, так как последний, 256-ой адрес применяется в сети для режима широкого вещания).
Существовали варианты сети Arcnet, рассчитанные на скорость передачи 20 Мбит/с, но они не получили широкого распространения.
