Структура модема
Одна из возможных структурных схем модема показана на рис. 12.4.

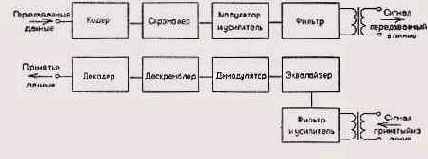

Рис. 12.4. Структурная схема модема
Она содержит типовые функциональные узлы обработки и преобразования сигналов, из числа которых намеренно исключены некоторые второстепенные узлы, предназначенные для организации синхронизации и обработки служебных сигналов. Далее узлы, осуществляющие прямое и обратное преобразования в передающей и приемной части модема, рассматриваются попарно.
Кодер/декодер предназначены для защиты от ошибок и «сжатия» данных. Защита от ошибок предполагает включение в пакеты передаваемых данных избыточного циклического кода (CRC), как и в локальных компьютерных сетях. При этом в качестве стандартных протоколов, более подробно описывающих форматы данных (в том числе число бит в коде CRC - 16 или 32), используются протоколы серии MNP (Microcom Networking Protocol от фирмы Microcom) или V.42 (международный стандарт ITU-T).
Протокол V.42bis представляет собой протокол сжатия данных. Если нельзя увеличить пропускную способность линии передачи из-за ограничения, накладываемого теоремой Шеннона, то можно уменьшить избыточность передаваемой текстовой информации, используя свойство повторяемости цепочек символов в словах. Для этого на передающем и приемном конце линии модемы (точнее, их кодеры и декодеры) организуют и поддерживают идентичные динамические словари в виде структур типа дерева с отдельными символами в качестве узлов (см. рис. 12.5). Достаточно передавать не сами слова, а, фактически, специальным образом описанные (в виде чисел) части словарей (пути в дереве), содержащие требуемые последовательности символов. Так, часть словаря на рис. 12.5 позволяет описать строки символов А, В, ВА, BAG, BAR, BI, BIN, C, D, DE, DO и DOG относительно соответствующих корневых узлов.

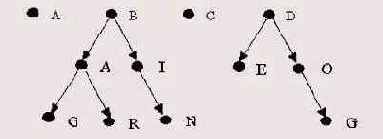

Рис. 12.5. Пример представления части словаря при работе протокола сжатия V.42bis
Скремблер/дескремблер производят такое преобразование передаваемого и принятого сигналов, которое исключает влияние длинных цепочек из логический нулей или единиц, а также коротких повторяющихся последовательностей на надежность синхронизации в приемной части модема. Скремблер при необходимости «прореживает» такие последовательности за счет вставляемых принудительно логических нулей или единиц, делая преобразованные данные псевдослучайными, а дескремблер удаляет лишние биты, восстанавливая исходный вид данных.
Описанная проблема (зависимость качества синхронизации от вида передаваемых данных) существенна, конечно, не только при модемной связи, но и при любых видах обменов цифровыми данными по последовательной линии передачи, в которой не предусмотрена посылка отдельного синхросигнала. Такая ситуация характерна для компьютерных сетей, в которых для решения указанной проблемы вместо простых кодов передачи используются самосинхронизирующиеся коды (типа двухуровневых кодов Манчестер-П или трехуровневых кодов с высокой плотностью единиц — КВП или BNZS в английском варианте названия).
Эквалайзер включается в приемной части модема и служит для компенсации зависимости группового времени запаздывания в линии от частоты. Для улучшения качества передачи речевых сигналов их спектральные составляющие на разных частотах должны приходить к удаленному модему с одинаковой задержкой. Идеальная компенсация показана на рис. 12.6. На практике в высокоскоростных модемах собственное групповое время запаздывания эквалайзера подстраивается автоматически.
В приемной части модемов, работающих в дуплексном режиме на обычной двухпроводной телефонной линии, требуется осуществлять также эхо-компенсацию.
Соответствующий функциональный узел на рис. 12.4 не показан. Проблема состоит в том, что при дуплексном обмене передающий модем может воспринять порожденный им же сигнал, отраженный от другого конца линии, как пришедший от удаленного модема. В стандартах для высокоскоростных модемов (в частности, в стандарте V.34) предусмотрена процедура эхо-компенсации и установлены ограничения на уровень отраженного сигнала (он должен быть меньше полезного сигнала не менее чем на 25...30 дБ) и его максимальную задержку (не более 200...300 мс). Практическая реализация эхо-компенсации в высокоскоростных модемах предусматривает автоматическое определение параметров отраженного сигнала (его амплитуды и задержки) на этапе установления соединения.

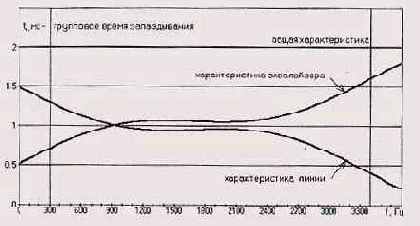

Рис. 12.6. Идеальная компенсация эквалайзером зависимости группового времени запаздывания в линии от частоты
Фильтры и усилители на рис. 12.4 являются традиционными устройствами при обработке сигналов на фоне шумов и помех и не нуждаются в более подробном описании. В то же время модулятор и демодулятор в модемах реализуют специфические и достаточно сложные методы модуляции, которые рассматриваются в разделе 12.4.
В современных модемах большая часть функций выполняется программой, управляющей работой цифрового сигнального процессора (ЦСП). Для исключения эффекта наложения спектров принципиально использование непрерывных аналоговых фильтров. Нужны также аналоговые усилители, АЦП и ЦАП для преобразования аналоговых сигналов в цифровые и обратно.
